Anschluss eines LCD-Panel



Es muss ein  voll belegter Stecker verwendet werden.
Dann wird das LCD-Panel nach folgenden Bildern angeschlossen werden.

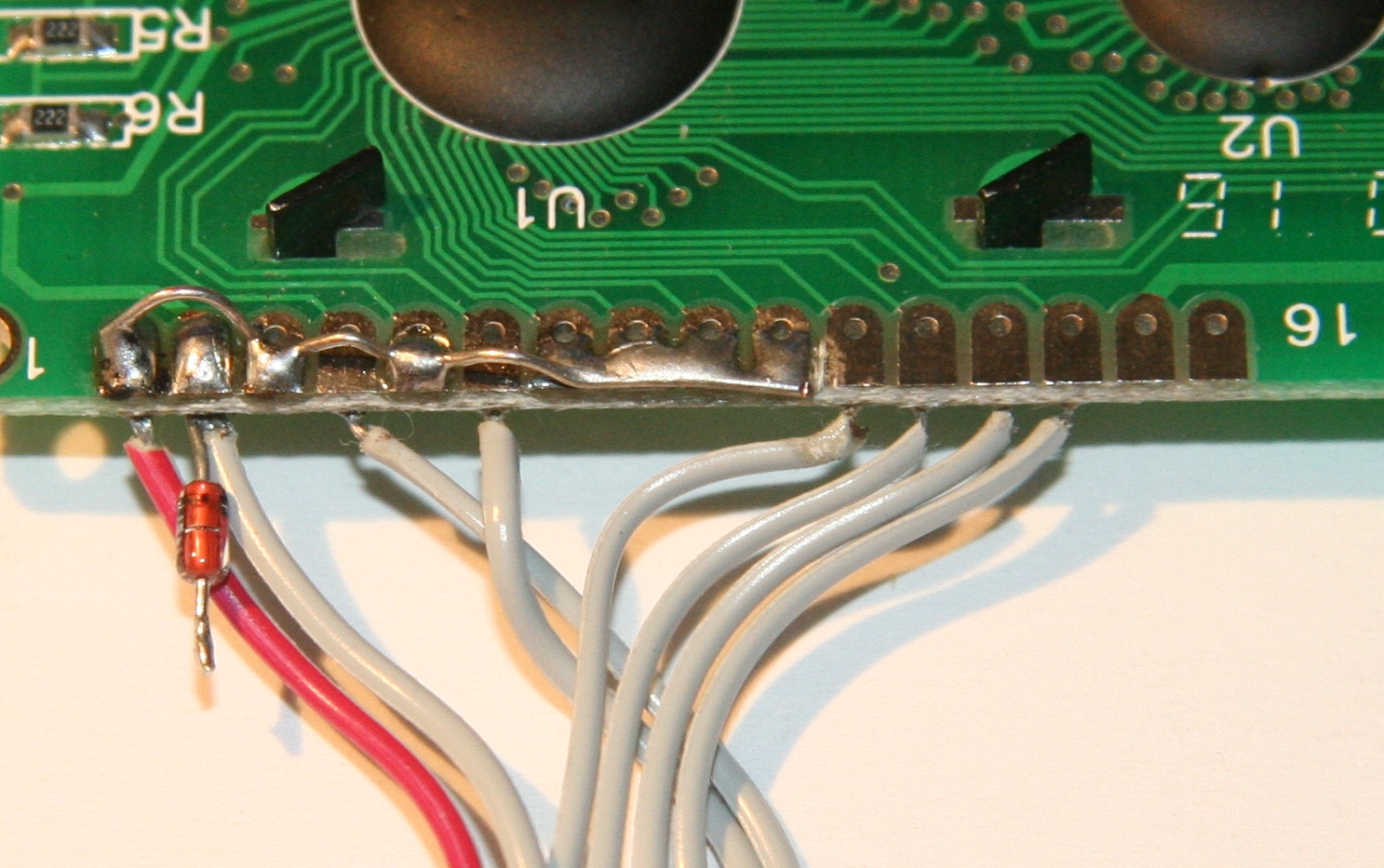

Auf der
Rückseite werden die Anschlüsse

Nr. 1,3,5,7-10 verlötet.

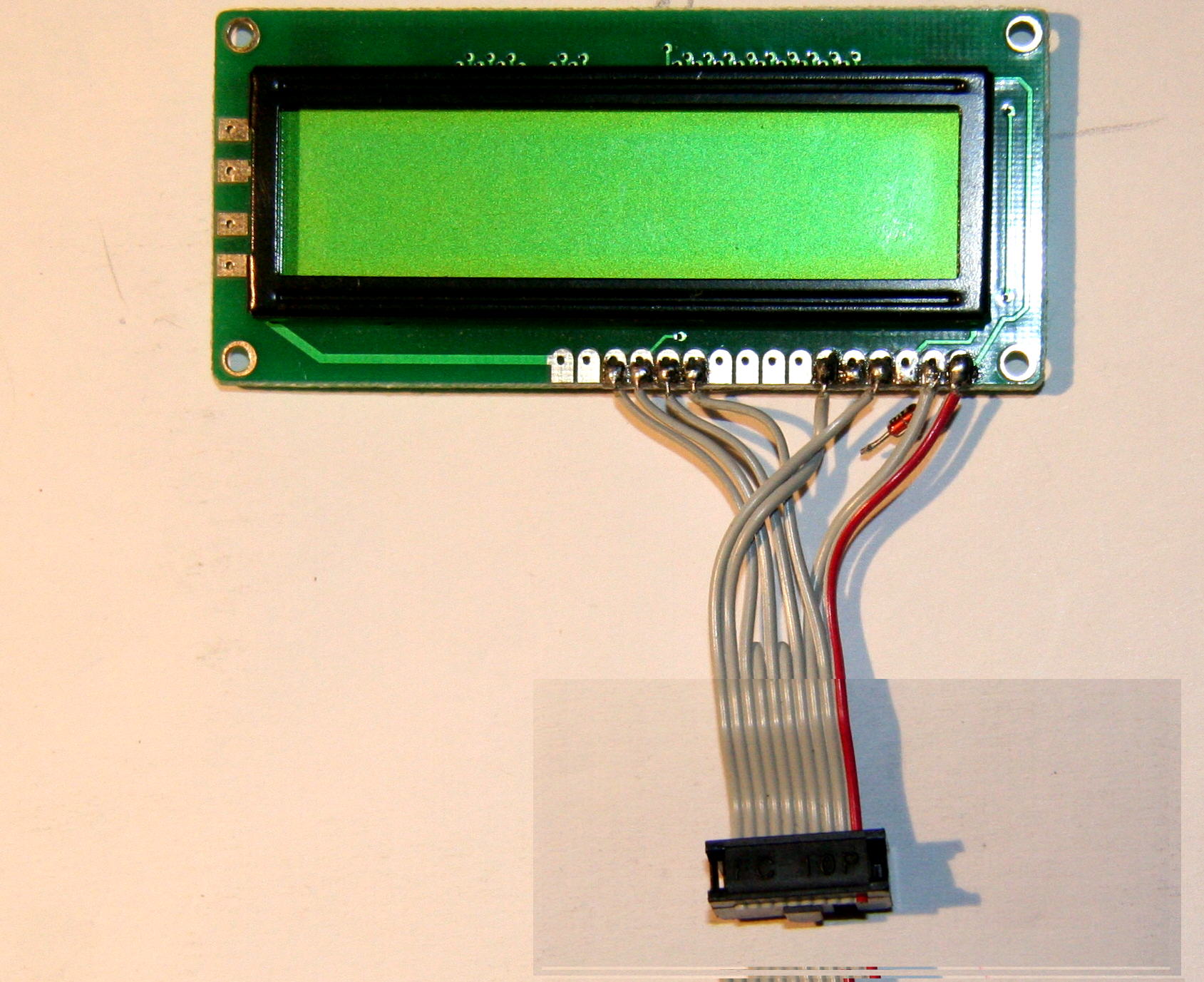

Auf der Vorderseite wird das Kabel entsprechend
dem Bild angeschlossen.

(Die Diode ist nicht erforderlich.)
Eine Kontrastregelung kann nachgerüstet werden.

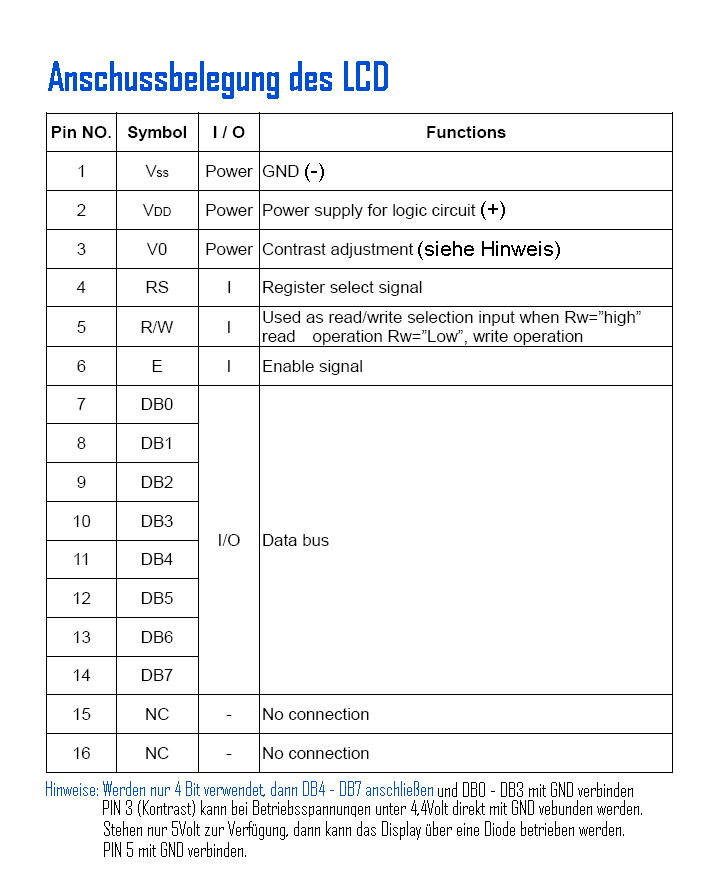

Pinbelegung:



Datenblatt

Beispielprogramm:

LCD-Ausgabe an Port B
