Programmübertragung:



Das Übertragen eines Binärfiles auf den Microcontroller erfolgt über den ISP-Anschluss (einige ausgewählte Pins des Port B). Diese Anschüsse werden an einem ISP-Stecker zusammengefasst.

Es gibt verschiedene Möglichkeiten:

1.    Parallele Druckerschnittstelle --> ISP
       Über ein geeignetes Kabel, welches mit und ohne zusätzlicher Elektronik erstellt werden kann.
       Die benötigten Stecker findet man z.B. in einem alten PC. Das Bild zeigt ein einfaches Kabel.

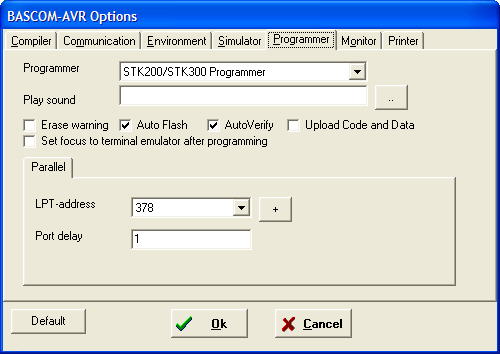

        Einstellungen für BASCOM

2.    Serielle Schnittstelle am PC --> ISP
       Dazu sind zur Spannungsanpassung einige Bauteile erforderlich (siehe Schaltplan bei Pollin zum Projekt 1).

3.    Käuflich zu erwerbende Programmierkabel, die die notwendige Elektronik in einem der Stecker
       enthalten und direkt an den ISP-Anschluss angeschlossen werden können. (ebay, 8.-€ -15.-€)

4.    Eigenständige Programmiergeräte zum Anschluss an den PC.
       Microcontroller verschiedenster Art können dabei in Programmiersockel eingesteckt werden. (50.-€ - ...)
