Projekt

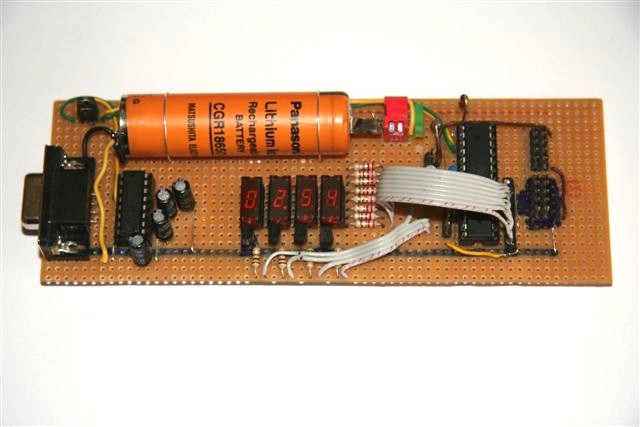

Dieses Projekt ist der erste Selbstbau, der auf einer 5cm x 15cm großen Streifenrasterplatine (Pollin Best.Nr. 440 261) ausgeführt wurde.

Vorgegeben war ein unabhängiger Aufbau, der auch als transportabler Datenlogger benutzt werden soll.

Die Stromversorgung mit einem abschaltbaren Lithium-Akku (3,2V - 4,2V) ist für den Microcontroller ausreichend.

Nach dem Einbau des Controllers (rechts) mit interner Taktfrequenz (bis 8 MHz) wurde der Schnittstellentreiber MAX232 ergänzt.

Das nachträglich ergänzte 4 x 7-Segment-Display wird vom Programm aus gesteuert. Der dazu verwendete Port ist nach dem Herausziehen des Flachbandkabels (mit Stecker) für andere Zwecke verwendbar.
