Temperaturmessung mit Hilfe einer Diode
       Die Schaltung        Das Layout        Die Software




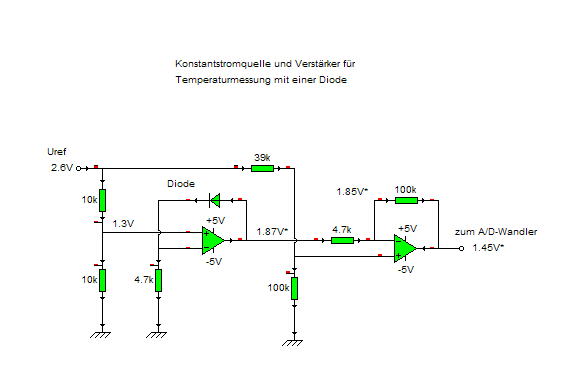

Die Schaltung:



Zu beachten ist:

Die Schaltung wurde so dimensioniert, dass alle Spannungen im Bereich zwischen 0 Volt und 2,6 Volt liegen.

Somit kann die Versorgungsspannung der Operationsverstärker  (1 x  LM358N)
0 Volt (Gnd) und 4,2 Volt (V+) oder mehr betragen.

Die Referenzspannung (2,6Volt) wird dem Anschluss des Atmega8 entnommen.

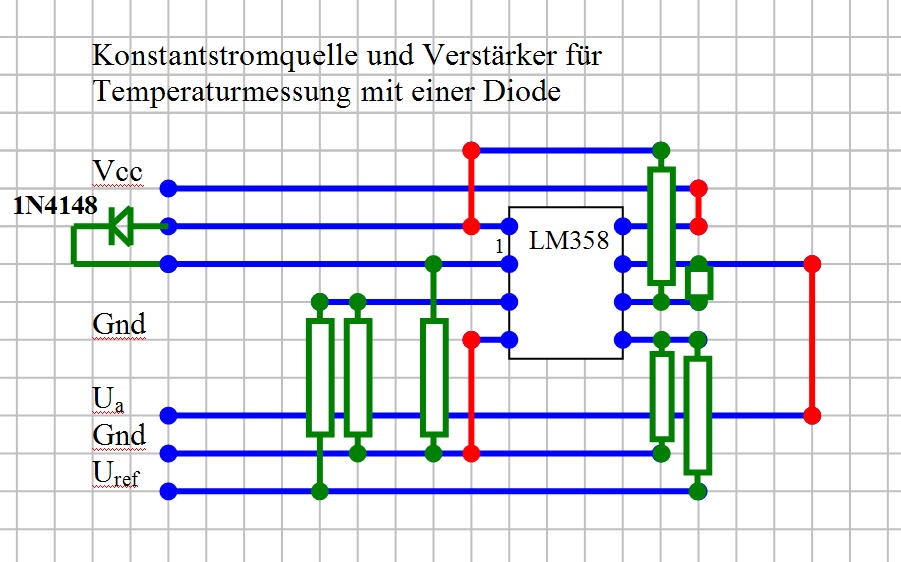

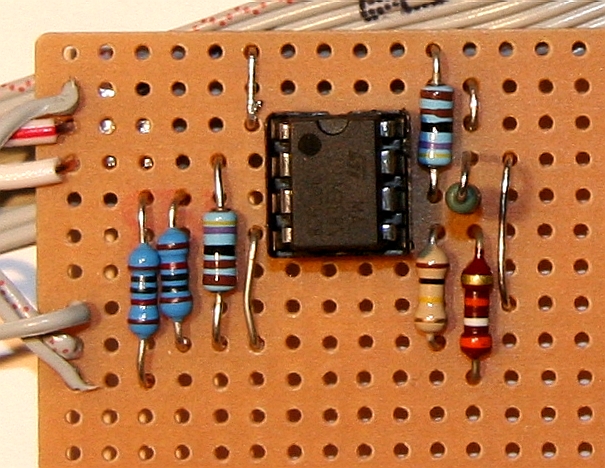

Der Aufbau: (Layout auf einer Streifenrasterplatine)





Zu beachten ist:

Die blauen Linien entsprechen den vorhandenen, benutzten Kupferbahnen.

Rot eingezeichnet sind Drahtbrücken, die über die Oberseite zu führen sind.

Bauteile sind grün eingezeichnet. Die Kupferbahnen unter dem LM358 sind zu trennen!

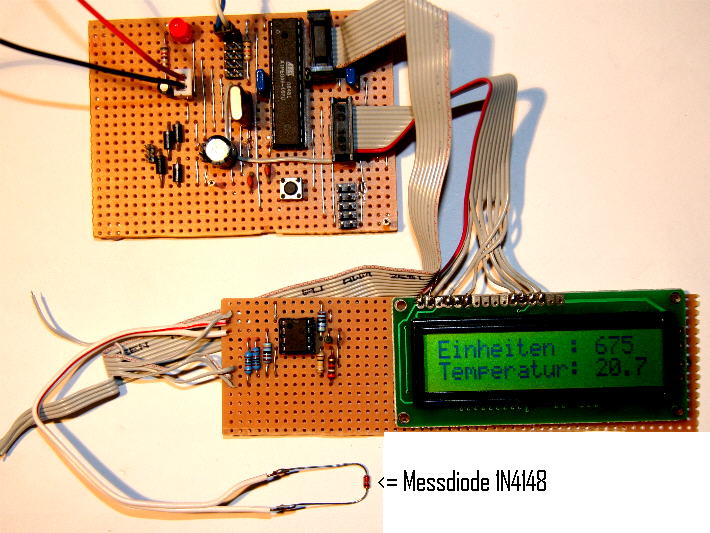

Die Diode kann auch über einen längeren Drahtanschluss verbunden werden.

Ein zusätzlicher Kondensator (z.B. 10uF) zwischen Gnd und Vcc ist sinnvoll.



Die Software:

Temperaturmessung mit Diode (für BASCOM)

Zu beachten ist:

In diesem Programm wird der lineare Zusammenhang zwischen der temperaturabhängigen
Spannung an einer Diode bei konstantem Strom zur Temperaturmessung benutzt.
Diese Spannung ändert sich um ungefähr -2mV/°C.
Diese Werte sind bei verschiedenen Dioden unterschiedlich, eine "Eichung der Software" ist erforderlich.

Die Ausgabe der Werte erfolgt auf einem Display durch Befehle, die BASCOM zur Verfügung stellt.
